PWF型耐腐蚀污水泵

PWF型耐腐蚀污水泵

产品概述
PWF型耐腐蚀污水泵可输送温度低于80℃带有酸性、碱性或其它腐蚀性的污水,广泛适用于化工、石油、轻工、食品、制药和环保等行业。其性能范围:流量Q为10~125m3/h;扬程H为10~18m,过流部件的材料有采用ZG1Cr18Ni9和HT200两种。 ·产品特点 PWF型泵是单级、单吸、悬臂式耐腐蚀的离心污水泵。泵吸入口为轴向水平方向,泵吸出口可根据需要装成水平或垂直方向。

产品特点

PWF型泵的结构如图所示,它主要由泵盖(1)、泵壳(2)、叶轮(3)、轴封(4)、轴(5)和托架(6)等零部件组成。轴封采用新颖的双端面机械密封结构型式。泵与电动机安装在共同底盘上,通过弹性联轴器由电动机直接驱动。从电动机方向看泵,泵应为顺时针方向旋转。

产品用途
不含固体颗粒腐蚀液体、强酸、强碱、乙醇、漂白剂、照相液、硝酸、盐酸、氢氟酸、醋酸、氢氧化纳、丙酮、四氧乙烷、海水、盐水等等。

型号\指标
流量
扬程
(s)
转速
(r/min)
功率(KW)
效率
(%)
汽蚀余量
(NPSH)r
(m)
吸上真空
Hs(m)
(m3/h)
(L/s)
轴功率
电机功率
50PWF-65
10
2.75
18
1440
2.35
4
20.5
5
6
14.5
4
16
2.47
25.5
19
5.25
14.5
2.58
29
80PWF-100
42
11.7
14
1440
3.5
5.5
45.5
4.5
6
56
15.5
13.5
4.1
50
72
20
12.5
4.5
54.5
100PWF-125
80
22.2
14
1440
5.5
7.5
55
4
6
100
27.8
12.5
5.7
60
125
34.7
10
5.44
62.5

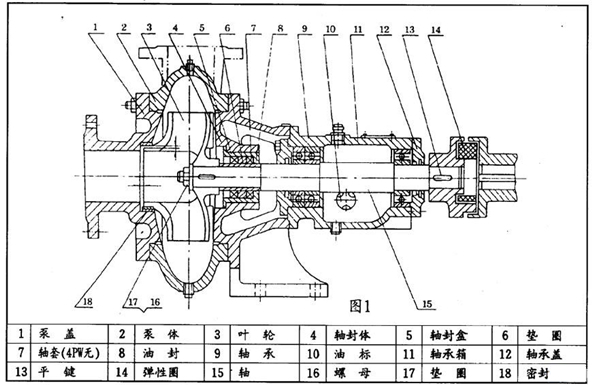

结构图

PWF型耐腐蚀污水泵
