ISGB便拆立式管道离心泵

ISGB便拆立式管道离心泵

ISGB便拆立式管道离心泵

ISGB便拆立式管道离心泵是在ISG型泵的基础上开发成功的一种结构新颖，技术先进的产品。该立式离心泵泵特别是在整体结构上进行大胆突破设计。采用独立轴承体、泵轴支撑，解决了原来立式泵 靠电机轴承支撑的不足之处：电机采用Y系列标准通用电机，解决了原立式泵加长轴电机配套更换难的问题：同时100%的便拆结构，解决了更大功率嘣的轴承、机械密封、叶轮、泵轴的难题。

型 号 流 量Q 扬程
m		 效率
%		 转速
r/min		 电机功率
KW		 允许汽蚀余量
m
m3/h l/s
50-125A 11 3.05 16 57 2900 1.1 2.3
50-160 12.5 3.47 32 52 2900 3 2.3
50-160A 11.7 3.25 28 51 2900 2.2 2.3
50-160B 10.4 2.89 22 50 2900 1.5 2.3
50-200 12.5 3.47 50 46 2900 5.5 2.3
50-200A 11.7 3.25 44 45 2900 4 2.3
50-200B 10.6 2.94 36 44 2900 3 2.3
50-250 12.5 3.47 80 38 2900 11 2.3
50-250A 11.6 3.22 70 38 2900 7.5 2.3
50-250B 10.8 3.0 60 37 2900 7.5 2.3
50-250C 10.0 2.78 52 36 2900 5.5 2.3
50-100(I) 25 6.94 12.5 69 2900 1.5 2.5
50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5
50-125(I) 25 6.94 20 68 2900 3 2.5
50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5
50-160(I) 25 6.94 32 63 2900 4 2.5
50-160(I)A 23.4 6.5 28 62 2900 4 2.5
50-160(I)B 21.6 6.0 24 58 2900 3 2.5
50-200(I) 25 6.94 50 58 2900 7.5 2.5
50-200(I)A 23.5 6.53 44 57 2900 7.5 2.5
50-200(I)B 21.8 6.06 38 55 2900 5.5 2.5
50-250(I) 25 6.94 80 50 2900 15 2.5
50-250(I)A 23.4 6.5 70 50 2900 11 2.5
50-250(I)B 21.6 6.0 60 49 2900 11 2.5
50-315(I) 25 6.94 125 40 2900 30 2.5
50-315(I)A 23.7 6.58 113 40 2900 22 2.5
50-315(I)B 22.5 6.25 101 39 2900 18.5 2.5
50-315(I)C 20.6 5.72 85 38 2900 15 2.5
65-100 25 6.94 12.5 69 2900 1.5 2.5
65-100A 22.3 6.19 10 67 2900 1.1 2.5
65-125 25 6.94 20 68 2900 3 2.5
65-125A 22.3 6.19 16 66 2900 2.2 2.5
65-160 25 6.94 32 63 2900 4 2.5
65-160A 23.4 6.5 28 62 2900 4 2.5
65-160B 21.6 6.0 24 58 2900 3 2.5
65-200 25 6.94 50 58 2900 7.5 2.5
65-200A 23.5 6.53 44 57 2900 7.5 2.5
65-200B 21.8 6.06 38 55 2900 5.5 2.5
65-250 25 6.94 80 50 2900 15 2.5
65-250A 23.4 6.5 70 50 2900 11 2.5
65-250B 21.6 6.0 60 49 2900 11 2.5
65-315 25 6.94 125 40 2900 30 2.5
65-315A 23.7 6.58 113 40 2900 22 2.5
65-315B 22.5 6.25 101 39 2900 18.5 2.5
65-315C 20.6 5.72 85 38 2900 15 2.5
65-100(I) 50 13.9 12.5 73 2900 3 3.0
65-100(I)A 44.7 12.4 10 72 2900 2.2 3.0
65-125(I) 50 13.9 20 72.5 2900 5.5 3.0

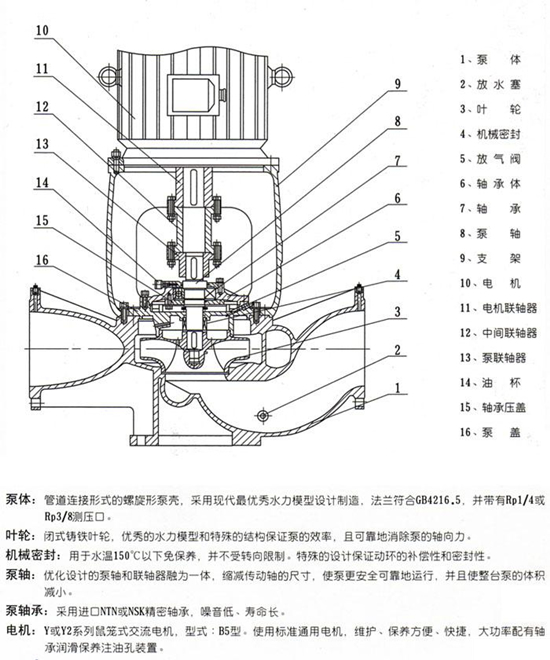

结构图
ISGB便拆立式管道离心泵结构图
