W系列水力喷射器

W系列水力喷射器

水力喷射器是综合国内同类产品之优点革新制造的是一种具有抽真空、冷凝、排水等三种有效能的机械装置。其工作原理是利用一定压力水流通过对称均布成一定倾斜度的喷咀喷出,聚合在一个焦点上,由于喷射水流速度较高,于是周围形成负压使器室内产生真空。另外由于二次蒸汽与喷射水流直接接触,进行热交换,绝大部分的蒸汽凝结成水,小量未被冷凝的蒸汽与不凝结的气体亦由于与高速喷射水流互相摩擦,混合挤压,通过扩压管被排除,使器室内形成更高的真空。
水力喷射器分铸铁和不锈钢两种材质,应用极为广泛,主要适用于真空与蒸发系统,进行真空蒸发、真空抽水、真空过滤、真空结晶、干燥、脱臭等工艺,是制糖、制药、化工、食品、制盐、味精、牛奶、发酵、酿造、轻工、国防部门广泛需要的设备。

型号规格 蒸发量
(立升/小时)
真空度毫米汞柱
(MPa)
扬程
(m)
流量
(m3/h)
喷嘴
(只)
水力喷射品配套
多级离心泵
规格型号
W-100L 100 680-720 45 18 3 50D8B×5
W-200L 200 680-750 45 18 3 50D8B×5
W-300L 300 680-720 45 18 3 50D8B×5
W-400L 400 680-720 45 18 4 50D8B×6
W-500L 500 680-720 45 32 4 80D12×4
W-600L 600 680-720 45 32 7 80D12×4
W-700L 700 680-720 45 32 7 80D12×4
W-800L 800 680-720 50 32 7 80D12×5
W-900L 900 680-720 50 32 6 80D12×5
W-1000L 1000 680-720 50 32 6 80D12×5
W-1200L 1200 650-680 50 32 6 80D12×6
W-1500L 1500 650-680 50 108 7 125D25×2(4BA12)
W-1800L 1800 650-680 50 108 7 125D25×2
W-2000L 200 650-680 50 108 7 125D25×2(125D25×3)
W-2500L 2500 650-680 50 108 7 125D25×3
W-3000L 3000 650-680 50 108 12 125D25×4(150D30×2)
注:并产:玻璃钢喷射器、塑料喷射器、特殊喷射器。

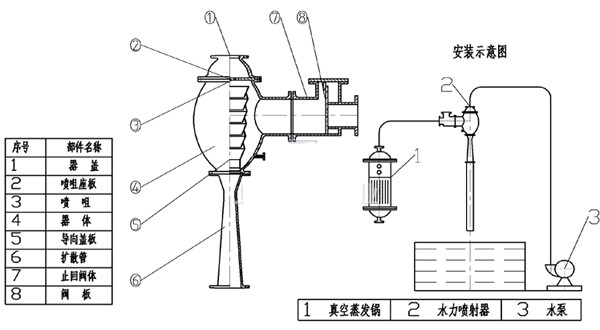

结构图

水力喷射器
