S型单级双吸离心泵(简称大流量小扬程增压泵)是新型节能卧式中开泵,供输送清水或物理化学性质类似于水的其他液体,根据用户需求,通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体,该系列泵适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。

结构说明
本型泵的吸入口与吐出口均在水泵轴心线的下方,与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去,水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。
泵主要零件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
泵体与泵盖构成叶轮的工作室。在进出水法兰上,制有安装真空表和压力表的管螺孔。进出水法兰的下部,制有放水的管螺孔。
经过静平衡校验的叶轮,用轴套和两边的轴套螺母固定在轴上,其轴向位置可通过轴套螺母进行调整。
泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端,用黄油润滑。
双吸密封环用以减少水泵压水室的水漏回吸水室。
泵通过弹性联轴器由电动机直接传动,必要时亦可用内燃机传动。
轴封为软填料密封(根据用户需要可采用机械密封结构)。

型号
流量Q
( m3/h)
扬程H
(m)
转速n
(r/min)
功率(KW)
效率η
(%)
汽蚀余量(NPSH)r(m)
轴功率
电机功率
100S90
80
90
2950
30.1
37
65
2.5
100S90A
72
75
23
30
64
2.5
150S100
160
100
59.8
75
73
3.5
150S78
160
78
45
55
73.5
3.5
150S78A
144
62
33.8
45
72
3.5
150S50
160
50
27.3
37
80
3.9
150S50A
144
40
20.9
30
75
3.9
150S50B
133
36
18.6
22
70
3.9
200S95
280
95
91.7
110
79.2
5.3
200S95A
270
75
73.5
90
75
5.3
200S63
280
63
58.3
75
82.7
5.8
200S63A
270
46
45.1
55
75
5.8
200S42
280
42
38.1
45
84.2
6
200S42A
270
36
33.1
37
80
6
250S65
485
65
1450
109
132
78.6
3
250S65A
468
54
89.4
110
77
3
250S39
485
39
61.5
75
83.6
3.2
250S39A
468
30.5
49.3
55
79
3.2
250S24
485
24
36.9
45
85.8
3.5
250S24A
414
20.3
27.6
37
83
3.5
250S14
485
14
21.5
30
85.8
3.8
250S14A
432
11
15.8
18.5
82
3.8
300S110
790
110
295.7
440
80
4
300S90
790
90
242.8
315
79.6
4
300S90A
756
78
217
280
74
4
300S90B
720
67
180
220
73
4
300S58
790
58
149.9
180
84.2
4.4
300S58A
720
49
118.6
160
81
4.4
300S58B
684
43
100
132
80
4.4
300S32
790
32
79.2
110
86.8
4.6
300S32A
720
26
60.7
75
84
4.6
300S19
790
19
47
55
86.8
5.2
300S19A
720
16
39.2
45
80
5.2
300S12
790
12
30.4
37
84.8
5.5
300S12A
684
10
3.9
30
78
5.5
350S125
1260
125
534
710
80.5
5.4
350S125A
1181
112
462
630
78
5.4
350S125B
1098
96
373
500
77
5.4
350S75
1260
75
303
355
85.2
5.8
350S75A
1170
65
247
280
84
5.8
350S75B
1080
55
197
220
82
5.8
350S44
1260
44
173
220
87.5
6.3
350S44A
1116
36
131
160
84
6.3
350S26
1260
26
102
132
87.5
6.7
350S26A
1116
21.5
78.8
90
83
6.7
350S16
1260
16
64.5
75
85.3
7.1
350S16A
1044
13.4
48.8
55
48
7.1
500S98
2020
95
970
678
800
79.5
4
500S98A
1872
83
540
630
78.5
4
500S98B
1746
74
452
560
78
4
500S59
2020
59
391
450
83
4.5
500S59A
1872
49
333
400
75
4.5
500S59B
1746
40
257
315
74
4.5
500S35
2020
35
219
280
88
4.8
500S35A
1746
27
151
220
85
4.8
500S22
2020
22
144.1
185
84
5.2
500S22A
1746
17
101
132
80
5.2
500S13
2020
13
86.2
110
83
5.7
600S75
3170
75
727
800
89
7.5
600S75A
2880
65
580
630
88
7.5
600S47
3170
47
465
560
88
7.5
600S32
3170
32
310
400
89
7.5
600S32A
2880
27
238
280
89
7.5
600S22
3170
22
223
280
85
7.5
600S22A
2880
18.2
168.5
200
84.5
7.5

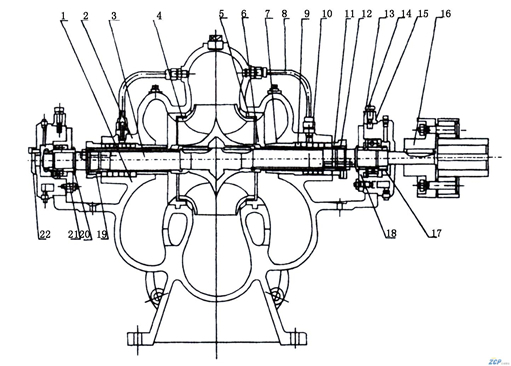

结构图

序号

名称

序号

名称

1

泵体

12

轴套螺母(右)

2

泵盖

13

轴承体

3

泵轴

14

固定螺栓

4

叶轮

15

轴承体压盖

5

双吸密封环

16

联轴器部件

6

轴套

17

圆螺母

7

填料套

18

轴承盖(甲)

8

水封管

19

轴套螺母(左)

9

填料

20

轴承挡圈

10

填料环

21

轴承盖(乙)

11

填料压盖

22

端盖
