I-1B型螺杆泵(浓浆泵)

I-1B型螺杆泵(浓浆泵)

产品概述
螺杆泵
是一种单螺杆式输送泵、它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。其工作原理是当电动泵轴转动时,螺杆一方面绕本身的轴线旋转,另一方面它又沿衬套内表面滚动,该型泵是单螺杆式容积回转泵,该泵利用偏心单螺旋的螺杆在双旋衬套内的转动,使浓浆液沿螺旋槽由吸入口推移至排出口,实现泵的输送功能。

产品特点
自吸能力强,不用装底阀可直接抽吸液体。泵可逆转,液体流向由泵的旋转方向来改变,适用于管道需反正向冲洗的场合。运转平稳、振动、噪声小。 结构简单、拆装维修方便。工作温度可达120℃,流量:1.1-30m3/h 扬程:50-120m转速9600r/min。

产品用途
环境保护‘工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送,特别使用于油水分离器
板框压滤机设备等。
船舶工业:轮底清洗、油水、油渣、油污水等戒指输送。
石油工业:输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等。
医药、日化:各种粘稠浆、乳化液、各种软膏化装品
食品罐头行业:各种粘稠淀粉、浓酒糟、粮食制品渣、各种酱类、浆类、固体物浆液
建筑行业:水泥沙浆、石灰浆、涂料、糊状体的喷涂
采矿行业:矿井内的固体颗粒、地下水、污浆水
化学行业:各种悬浮液、油脂、各种胶体浆、各种粘合剂
印刷、造纸:高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆,短纤维浆料
工业锅炉、电厂:水煤浆输送


规格

理论流量
PMPa (m3/h)

流量
(m3/min)

扬程
(m)
吸程
(m)
进出口径 转速
(r/min)
配用电机
(Kw)
工作压力
(*Kg/cm2)
型号
I-1B1寸 2.39 1.5 50 2 25 960 1.1 5
I-1B1.5寸 5.2 3.2 80 3 40 960 2.2 8
I-1B2寸 8.85 5.6 80 3 50 960 3 8
I-1B2.5寸 10.6 6.5 60 3 65 960 3 6
I-1B3寸 18.1 12 60 3 75 960 5.5 6
I-1B4寸 24 16 60 3 100 960 7.5 6
I-1B5寸 36 25 60 3 125 960 11 6
I-1B6寸 38 30 60 3 150 960 15 6

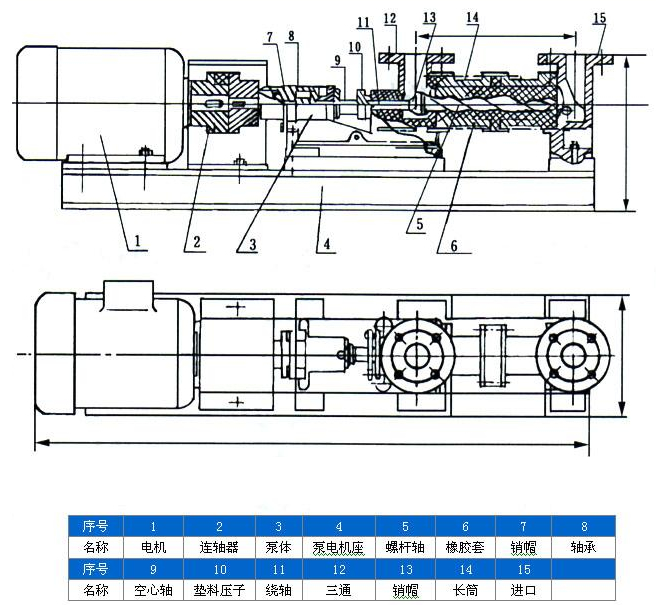

结构图
I-1B型螺杆泵(浓浆泵)
