淀粉泵

淀粉泵

产品概述
QBK气动隔膜泵(简称淀粉泵)是我公司开发的第三代气动隔膜泵,具有使用寿命长,不会停顿等优点,它既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
1、不需灌引水。吸程高达5m,扬程达70m,出口压力≥6bar。
2、流动宽敞,通过性能好,允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7 bar之间);
4、该泵无旋转部件,没有轴封,隔膜等抽送的介质与泵的运动部件、工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全;
5、不必用电,在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作;
7、淀粉泵使用方便、工作可靠、开停只需简单地打开和关闭气体阀门。即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏,一旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行;
8、结构简单、易损件少,该泵结构简单,安装,维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体(粘度在1万厘泊以下);
10、本泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵最大特点。

淀粉泵产品用途
泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花。糖浆
油漆、颜料、胶水、粘合剂、
各种瓦、瓷、砖器及陶瓷釉浆
各种磨料、腐蚀剂、清洗油垢
各种剧毒、易燃、易挥发液体
各种污水、水泥灌浆及灰浆
各种强酸、强碱、强腐蚀液体
各种粘稠浆、乳化液、各种软膏化装品
各种固液分离设备的前级送压装置

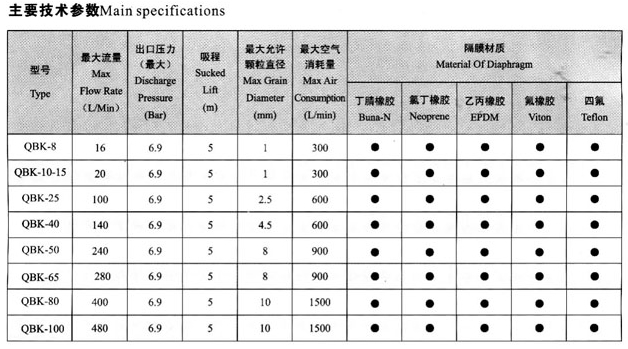

      规格型号

型号
入口
出口
连接方式
泵体材质
inc
mm
inc
mm
NPT
BSPT
ANSI法兰
DIN法兰
铸铁Z
铝合金L
不锈钢B
塑料S
衬胶ZCJ
QBK1-8
5/16
8
5/16
8
-
-
-
-
-
-
QBK1-10
3/8
10
3/8
10
-
-
-
QBK1-15
1/2
15
1/2
15
-
-
-
QBK1-25
1
25
1
25
-
-
-
QBK1-40
1-1/2
40
1-1/2
32
-
-
-
QBK1-50
2
50
2
50
-
-
QBK1-80
3
80
3
80
-
-

主要外形尺寸表
型号

A

B
C
D
E
H1
H2
H3
H
螺纹
法兰式
NPT/BSPT
ANSI
DIN
QBK-8
95
80
145
144
20
20
117
10
140
5/16"
-
-
QBK-10-15
135
48
218
144
12
34
176
10
226
3/8"-1/2"
-
-
QBK-25
236
145
381
248
12
46
344
18
412
1"
-
-
QBK-40
236
145
381
248
12
50
348
18
428
1-1/2"
-
-
QBK-50
320
220
518
347
14
50
521
27
609
2"
QBK-80
360
240
634
455
18
96
696
50
842
3"
法兰端尺寸根据相应的标准设计,按设计给定,也可以根据客户的设计生产。

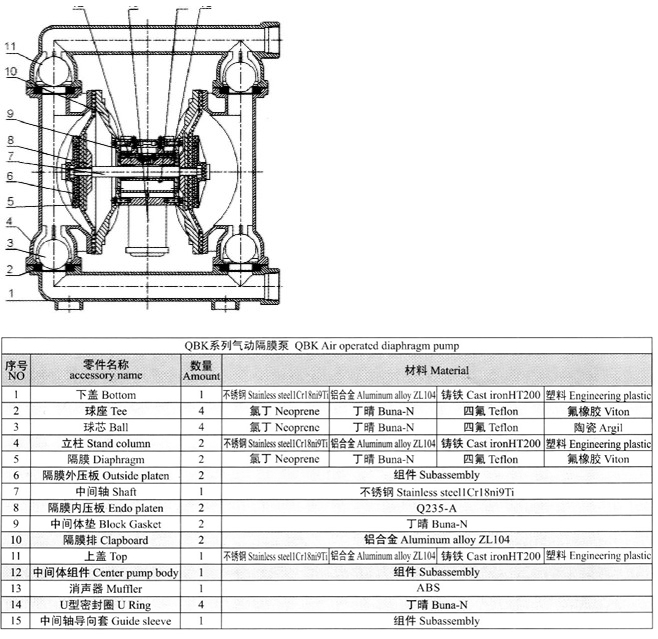

结构图
