自吸磁力泵

自吸磁力泵

产品概述
ZCQ型自吸式磁力驱动泵
(以下简称自吸泵),该泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,自吸高度4米。

产品特点
该泵结构紧凑,外形美观、体积、噪音低、运行可靠、使用维修方便,可广泛用于石油、化工、制药、电重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

产品用途
ZCQ型自吸式磁力驱动泵适用于工业和城市给排水,环保、建筑、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗,设备冷却等。


型 号 口 径 扬程
m
流量
L/min
电机功率
KW
转速
r/min
电压
V
自吸性能
m/3分
进口 出口
ZCQ25-20-115 25 20 15 110 1.1 2900 380 4
ZCQ32-25-115 32 25 15 110 1.1 2900 380 4
ZCQ32-25-145 32 25 25 110 1.1 2900 380 4
ZCQ40-32-132 40 32 20 180 2.2 2900 380 4
ZCQ40-32-160 40 32 32 180 4 2900 380 4
ZCQ50-40-145 50 40 25 240 4 2900 380 4
ZCQ50-40-160 50 40 32 220 4 2900 380 4
ZCQ65-50-145 65 50 25 280 5.5 2900 380 4
ZCQ65-50-160 65 50 32 450 7.5 2900 380 4
ZCQ80-65-125 80 65 20 800 7.5 2900 380 4
ZCQ80-65-160 80 65 32 800 15 2900 380 4
ZCQ100-80-160 100 80 32 1500 22 2900 380 4
注:泵体材质不锈钢(1Cr18Ni9Ti),以上各种规格均可配防爆电机。

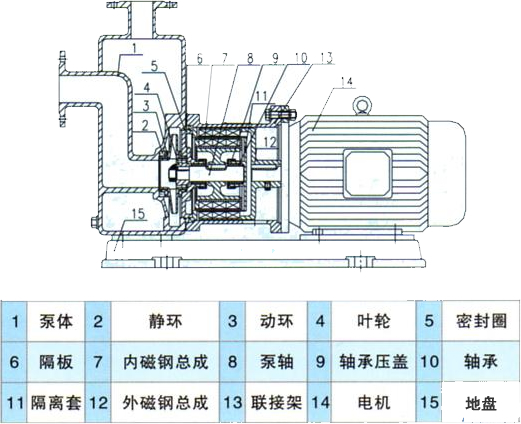

结构图

自吸磁力泵结构图书
