ZBF型自吸塑料磁力泵

ZBF型自吸塑料磁力泵

产品概述
ZBF型产品符合JB/T 7742-1995《小型磁力传动离心泵》标准,为全国磁力泵联合设计的优化产品。结合国外的先进技术,采用外混式结构的自吸塑料磁力泵。该泵以增强聚丙烯为主要材料,自吸时间短、寿命长,是自动化远程控制和流动输送强腐蚀液体的无泄漏泵。

产品特点
集自吸于一身,不需底阀和引灌水,自吸高度4米。 该泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,温度-20°C至80°C。流量:5-15m3/h; 扬程:8-32m; 转速2900r/min

产品用途

可广泛用于不含固体颗粒腐蚀液体
强酸、强碱
乙醇
漂白剂
照相液
硝酸、盐酸
氢氟酸
醋酸
氢氧化纳
丙酮
四氧乙烷
海水、盐水等等



型号

流量
m3/h

扬程
m

进口
mm

吸程
mm

功率
kw

转速
r/min

电压
V

频率
Hz

ZBF32-105

6.5

10

32

5

0.75

2900

380/220

50/60

ZBF32-115

6.5

16

32

5

1.1

2900

380/220

50/60

ZBF32-125

6.5

20

32

5

1.5

2900

380/220

50/60

ZBF40-105

10

10

40

5

1.1

2900

380/220

50/60

ZBF40-115

10

16

40

5

1.5

2900

380/220

50/60

ZBF40-125

10

20

40

5

2.2

2900

380/220

50/60

ZBF50-125

12.5

20

50

5

3

2900

380/220

50/60

ZBF50-160

12.5

32

50

5

4

2900

380/220

50/60


结构图

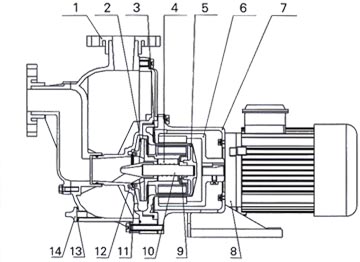

ZBF型自吸塑料磁力泵结构图

序号 零件名称 材质或牌号
1 泵体 增强聚丙烯
2 叶轮 增强聚丙烯
3 内磁钢总成 铁氧体
4 轴套 碳石墨
5 隔离套 增强聚丙烯
6 外磁钢总成 铁氧体
7 联接架 HT200
8 电机 Y2或YB2
9 止推环 氮化硅
10 泵轴 氮化硅
11 动环 填充四氟
12 静环 氮化硅
13 密封圈 氟橡胶
14 排水螺栓 增强聚丙烯
